Description

Tube de levage, la manutention par aspiration est une technologie qui permet de porter sans effort diverses charges grâce à un système d'aspiration. Cette méthode de manutention est rependue sur les lignes de production, dans l'industrie et se développe de plus en plus dans de nombreux secteurs.

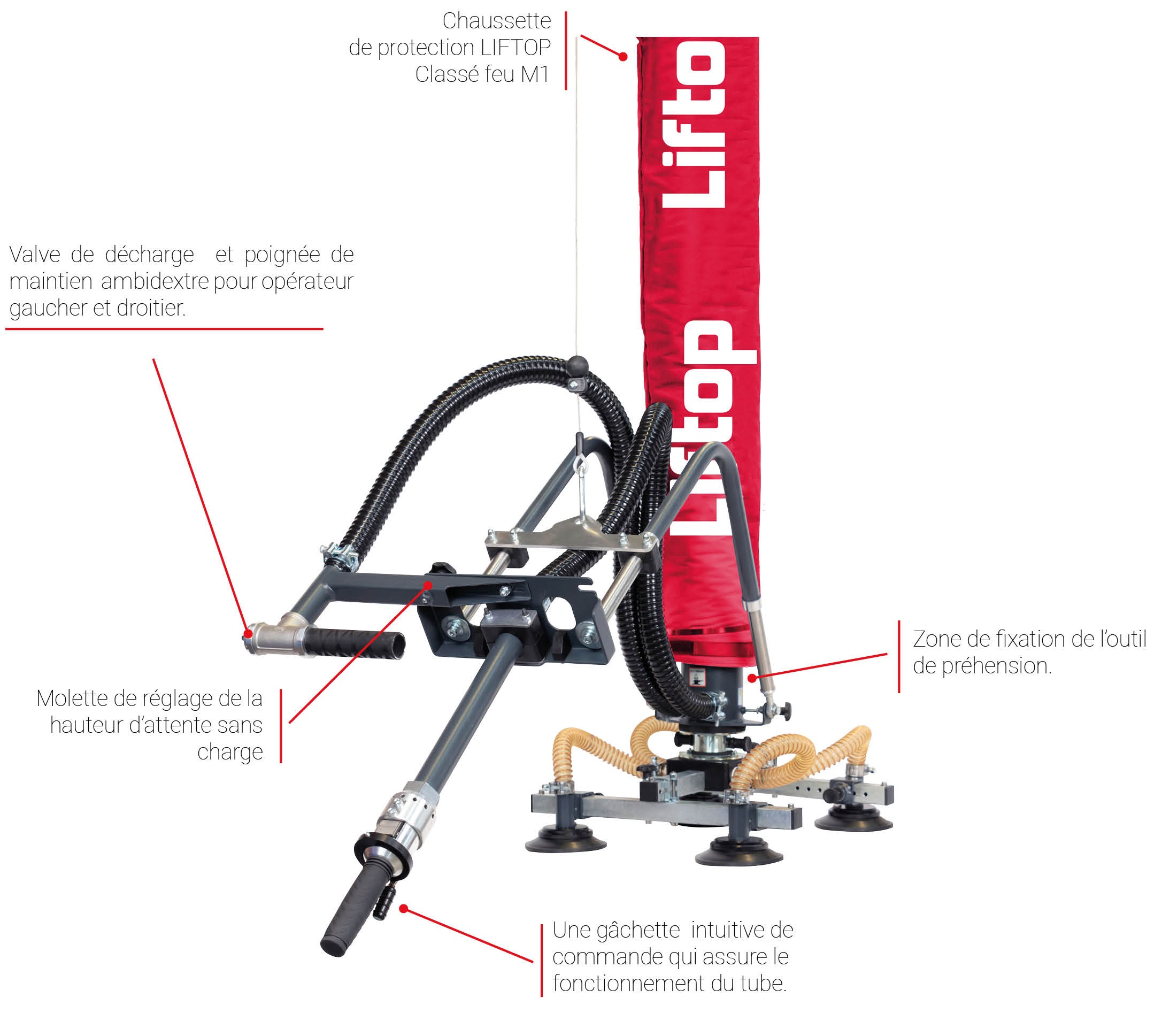

Le tube de levage TDL G LIFTOP est un préhenseur ventouse équipé d'une poignée ergonomique pour soulever des charges jusqu'à 65 kg.



La poignée de tube de levage TDL G permet la manipulation de diverses charges : cartons, fûts, bobines, caisses et sacs jusqu'à 65 kg.

Le manipulateur à tube de levage TDL G nécessite les deux mains de l'utilisateur, cela permet de commander le levage et le déplacement de la charge. Le préhenseur ventouse TDL G permet de manipuler des charges se trouvant en hauteur ou au sol sans se baisser, le design de la poignée soulage l'utilisateur dans son action. Cette poignée à tube de levage possède un fonctionnement intuitif et simple pour être accessible au plus grand nombre. C'est un matériel idéal pour la palettisation, la manutention de charges en hauteur ou au sol jusqu'à 65 kg.

La poignée à tube de levage TDL G permet :

  • La manipulation des charges jusqu'à 65 kg.
  • Une manipulation précise et en toute sécurité de tout type de charges.
  • Parfaite pour les opérations de palettisation ou dans l'agroalimentaire
  • Idéale pour la palettisation, la manutention de charges en hauteur ou au sol.

Tous nos système de manutention par le vide sont également compatibles avec le milieu agroalimentaire, les tubes de levage ainsi que les poignées et les outils sont développés en inox.

Afin de s'adapter au mieux à vos besoins de levage par le vide, nous vous proposons différentes configurations de pompes et d'outils. Nous disposons de 9 diamètres de tubes différents, 7 types de poignées ergonomiques, 6 pompes d'aspirations, et plus de 450 outils pour s'adapter à tous vos besoins.

Tube de levage manutention de carton

Découvrir les autres tube de levage de la gamme TDL



Un système complet de manutention par tube de levage se constitue de :

  • Poignée à tube de levage (Poignées TDL TP / P / P XL / M / M XL / TP90 / G)
  • Tube de levage
  • Pompe d'aspiration avec son filtre
  • Caisson d'insonorisation
  • Tuyau d'air
  • Disjoncteur



Comment fonctionne la manutention par préhenseur à ventouse :

La pompe à vide crée une pression négative. Avec la poignées vous pouvez régler le niveau de pression et ainsi, vous pouvez décider si le tuyau doit se contracter pour soulever la charge ou s’étirer pour la déposer sur le sol.

Caractéristiques

Détail du tube de levage complet
Ø 100 - Ø 120 - Ø 140
Hauteur de la fixation du tube - mm
94
Longueur du tube - mm
4 000
Longueur du tube replié - mm
990
Course d'élévation possible - mm
3 010
Hauteur de la poignée - mm
100
Hauteur des accessoires et outils
Variable
Diamètre du tuyau d'alimentation en air
Ø 25
Demande de devis
