Description

Tube de levage, la manutention par aspiration est une technologie qui permet de porter sans effort diverses charges grâce à un système d'aspiration. Cette méthode de manutention est rependue sur les lignes de production, dans l'industrie et se développe de plus en plus dans de nombreux secteurs.

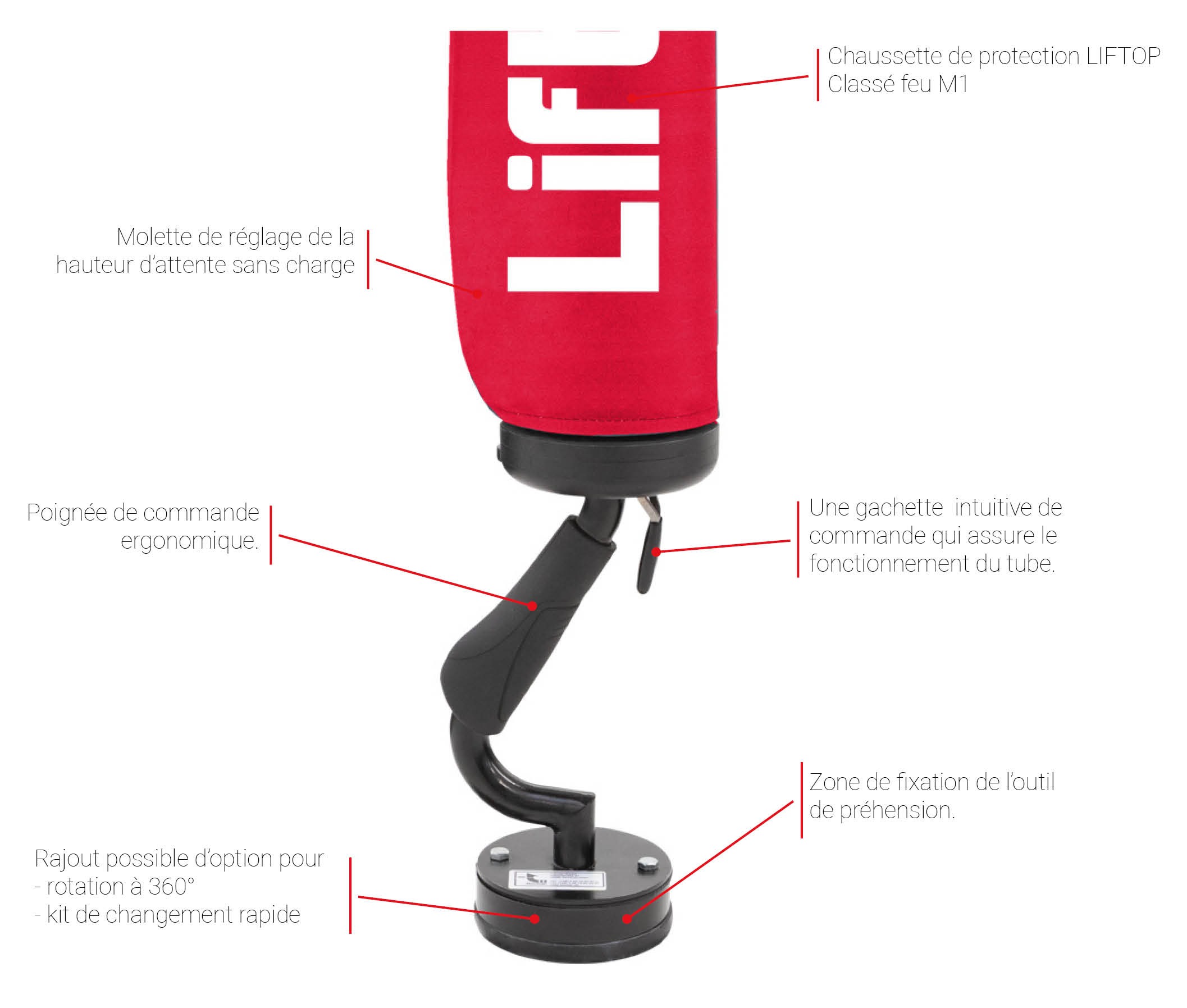

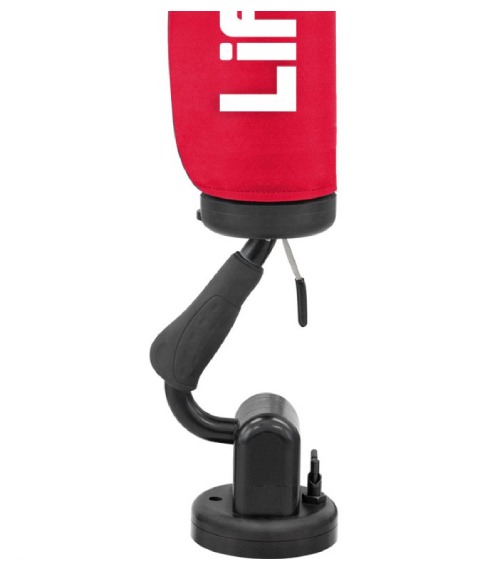

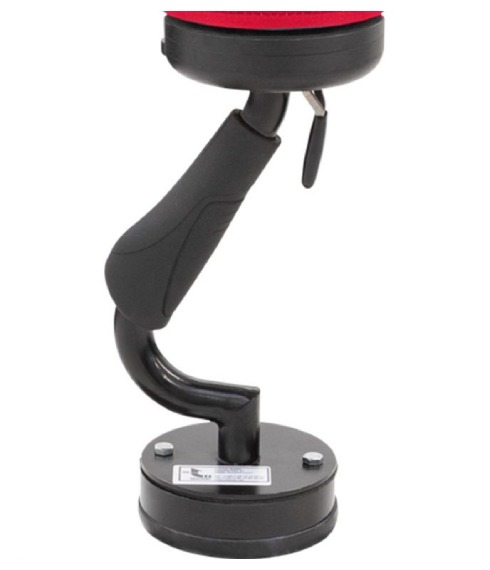

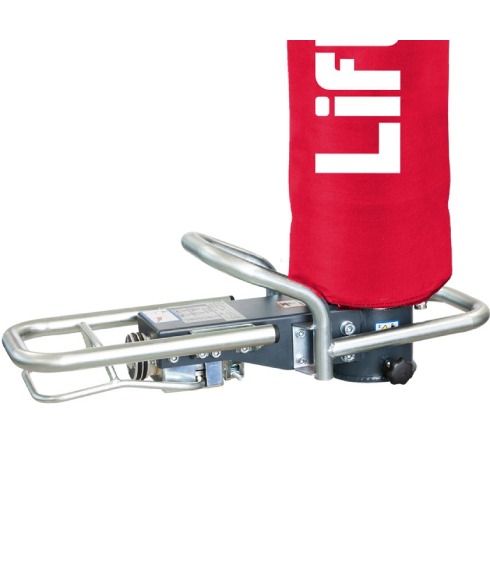

Le tube de levage TDL TP LIFTOP est un préhenseur ventouse manipulable à une seule main.



La poignée de tube de levage TDL TP permet la manipulation rapide et confortable de tout type de charges : cartons, fûts, bobines, caisses et sacs.

Pour l'utilisateur, travailler à une seule main permet de garder l'autre libre pour accompagner son mouvement confortablement. Le manipulateur à tube de levage est constitué d'une poignée ergonomique TDL TP qui permet la manipulation des charges de manière simple et intuitive. C'est un matériel idéal pour la palettisation de cartons, caisses, et fûts jusqu'à 50 kg.

La poignée à tube de levage TDL TP permet :

• La manipulation des charges jusqu'à 50 kg à une seule main.
• Une fluidité de mouvement pour atteindre une cadence élevée
• Parfaite pour les opérations de palettisations ou dans les milieux agroalimentaire
• Confort dans la manipulation grâce à une position naturelle du poignet.

Tous nos système de manutention par le vide sont également compatibles avec le milieu agroalimentaire, les tubes de levage ainsi que les poignées et les outils sont développés en inox.

Afin de s'adapter au mieux à vos besoins de levage par le vide, nous vous proposons différentes configurations de pompes et d'outils. Nous disposons de 9 diamètres de tubes différents, 7 types de poignées ergonomiques, 6 pompes d'aspirations, et plus de 450 outils pour s'adapter à tous vos besoins.



Découvrir les autres tube de levage de la gamme TDL



Un système complet de manutention par tube de levage se constitue de :

• Poignée à tube de levage (Poignées TDL TP / P / P XL / M / M XL / TP90 / G)
• Tube de levage
• Pompe d'aspiration avec son filtre
• Caisson d'insonorisation
• Tuyau d'air
• Disjoncteur



Comment fonctionne la manutention par préhenseur à ventouse :

La pompe à vide crée une pression négative. Avec la poignées vous pouvez régler le niveau de pression et ainsi, vous pouvez décider si le tuyau doit se contracter pour soulever la charge ou s’étirer pour la déposer sur le sol.

Caractéristiques

Détail du tube de levage complet

Ø100 - Ø120 - Ø140

Hauteur de la fixation du tube - mm

94

Longueur du tube - mm

2 500/4 000

Longueur du tube replié - mm

619/990

Course d'élévation possible - mm

1 881/3 010 - 1 840/3 010 - 1 840/3 010

Hauteur de la poignée - mm

260

Hauteur des accessoires et outils

Variable

Diamètre du tuyau d'alimentation en air

Ø25
