Description

Tube de levage, la manutention par aspiration est une technologie qui permet de porter sans effort diverses charges grâce à un système d'aspiration. Cette méthode de manutention est rependue sur les lignes de production, dans l'industrie et se développe de plus en plus dans de nombreux secteurs.

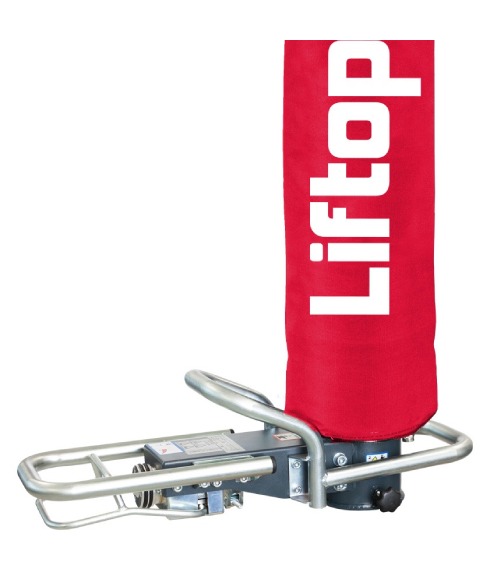

Le tube de levage TDL P LIFTOP est un préhenseur ventouse manipulable à deux mains pour un positionnement précis de la charge.



La poignée de tube de levage TDL P permet la manipulation rapide et confortable de tout type de charges : cartons, fûts, bobines, caisses et sacs.

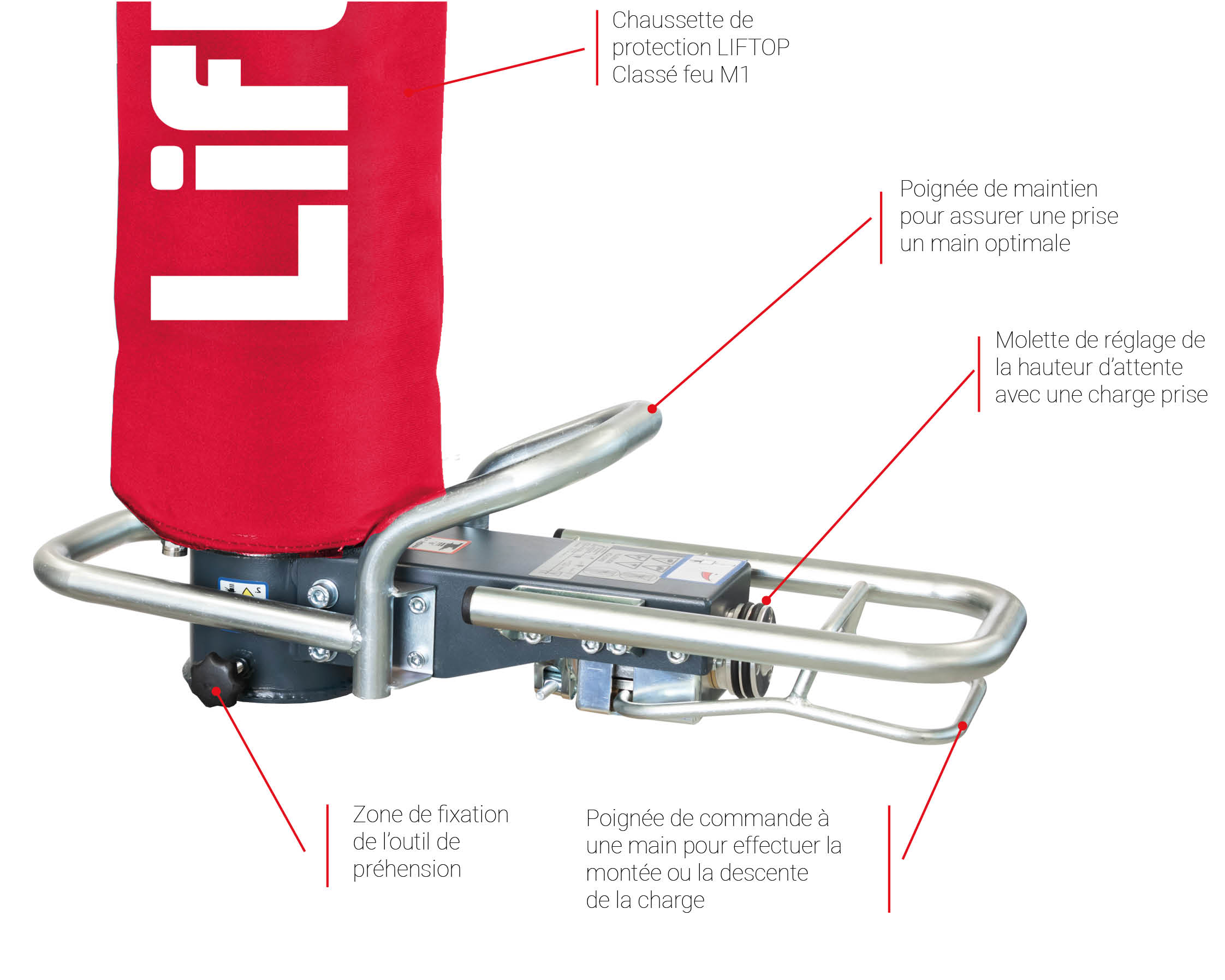

Le manipulateur à tube de levage est constitué d'une poignée ergonomique TDL P qui permet la manipulation des charges de manière simple et intuitive. La poignée de manipulation à deux mains permet de manipuler la charge avec précision, sécurité sans équipements supplémentaires.

Le préhenseur ventouse TDL P est un matériel idéal pour manipulation sur lignes de production et pour des charges à hauteur jusqu'à 50 kg.

La poignée à tube de levage TDL P permet :

• La manipulation des charges jusqu'à 50 kg.
• Manipulation à deux mains pour un meilleur positionnement de la charge et plus de sécurité
• Parfaite pour les opérations sur ligne de production ou manipulation de charges à hauteur
• Compatible avec le secteur agroalimentaire, chimie, pharmaceutique.

Tous nos système de manutention par le vide sont également compatibles avec le milieu agroalimentaire, les tubes de levage ainsi que les poignées et les outils sont développés en inox.

Afin de s'adapter au mieux à vos besoins de levage par le vide, nous vous proposons différentes configurations de pompes et d'outils. Nous disposons de 9 diamètres de tubes différents, 7 types de poignées ergonomiques, 6 pompes d'aspirations, et plus de 450 outils pour s'adapter à tous vos besoins.

Découvrir les autres tube de levage de la gamme TDL



Un système complet de manutention par tube de levage se constitue de :

• Poignée à tube de levage (Poignées TDL TP / P / P XL / M / M XL / TP90 / G)
• Tube de levage
• Pompe d'aspiration avec son filtre
• Caisson d'insonorisation
• Tuyau d'air
• Disjoncteur



Comment fonctionne la manutention par préhenseur à ventouse :

La pompe à vide crée une pression négative. Avec la poignées vous pouvez régler le niveau de pression et ainsi, vous pouvez décider si le tuyau doit se contracter pour soulever la charge ou s’étirer pour la déposer sur le sol.

Caractéristiques

Détail du tube de levage complet

Ø 100 - Ø 120 - Ø 140

Hauteur de la fixation du tube - mm

94

Longueur du tube - mm

2 500/4 000

Longueur du tube replié - mm

619/1 040 - 660/991 - 660/991

Course d'élévation possible - mm

1 811/2 960 - 1 840/3 009 - 1 840/3 009

Hauteur de la poignée - mm

187

Hauteur des accessoires et outils

Variable

Diamètre du tuyau d'alimentation en air

Ø 38
