Description

Tube de levage, la manutention par aspiration est une technologie qui permet de porter sans effort diverses charges grâce à un système d'aspiration. Cette méthode de manutention est rependue sur les lignes de production, dans l'industrie et se développe de plus en plus dans de nombreux secteurs.

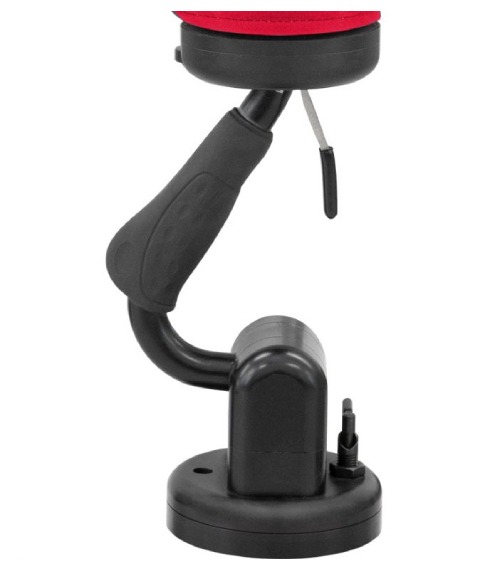

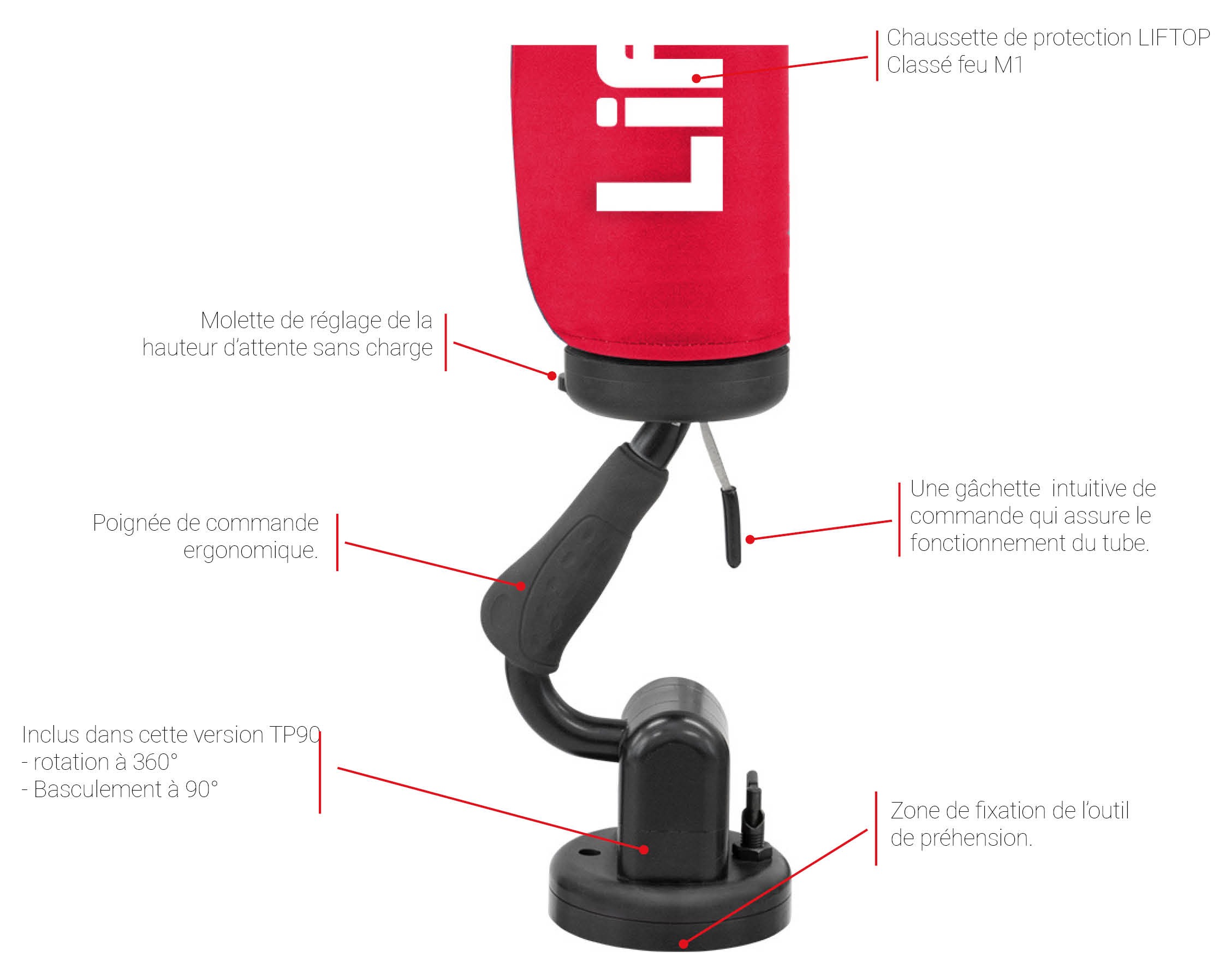

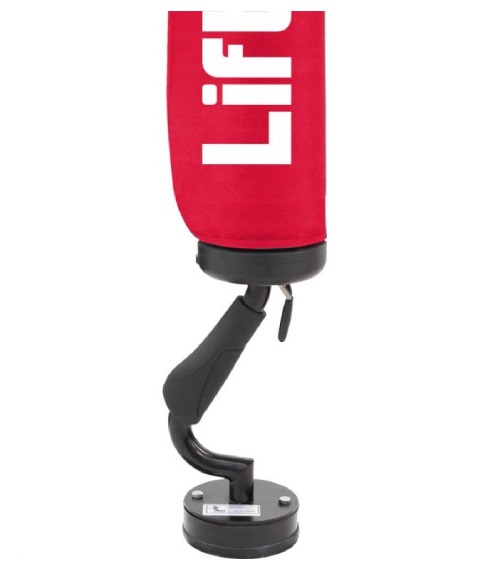

Le tube de levage TDL TP90 LIFTOP est un préhenseur ventouse manipulable à une seule main. Sa tête rotative à 90° degrés vous permettra de saisir des charges en hauteurs.



La poignée à tube de levage TDL TP90 permet la manutention rapide de tout type de charges : cartons, fûts, caisses, produits alimentaires jusqu'à 50 kg. C'est un instrument parfait pour la palettisation, elle permet à son utilisateur confort et hausse de productivité.

Grâce à ce préhenseur à ventouse, l'utilisateur peut travailler d'une seule main, l'autre, lui servant à accompagner le mouvement si besoin. La poignée à tube de levage TDL TP90 à été conçue afin de préserver l'angle naturel du poignet de l'utilisateur et réduire le risque de TMS. Grâce à la rotation de sa tête jusqu'à 90°, l'utilisateur peut facilement manipuler des charges par le côté.

La poignée à tube de levage TDL TP permet :

  • La manipulation des charges jusqu'à 50 kg à une seule main.
  • Une fluidité de mouvement pour atteindre une cadence élevée.
  • Parfaite pour les opérations de palettisations ou dans les milieux agroalimentaire.
  • Confort dans la manipulation grâce à une position naturelle du poignet.
  • La rotation à 90° de la tête permet de manipuler des charges en hauteur en toute sécurité.

Tous nos systèmes de manutention par le vide sont également compatibles avec le milieu agroalimentaire, les tubes de levage ainsi que les poignées et les outils sont développés en inox.

Afin de s'adapter au mieux à vos besoins de levage par le vide, nous vous proposons différentes configurations de pompes et d'outils. Nous disposons de 9 diamètres de tubes différents, 7 types de poignées ergonomiques, 6 pompes d'aspirations, et plus de 450 outils pour s'adapter à tous vos besoins.

tube de levage rotation 90° manutention de cartons

Découvrir les autres tube de levage de la gamme TDL



Un système complet de manutention par tube de levage se constitue de :

  • Poignée à tube de levage (Poignées TDL TP / P / P XL / M / M XL / TP90 / G)
  • Tube de levage
  • Pompe d'aspiration avec son filtre
  • Caisson d'insonorisation
  • Tuyau d'air
  • Disjoncteur



Comment fonctionne la manutention par préhenseur à ventouse :

La pompe à vide crée une pression négative. Avec la poignées vous pouvez régler le niveau de pression et ainsi, vous pouvez décider si le tuyau doit se contracter pour soulever la charge ou s’étirer pour la déposer sur le sol.

Caractéristiques

Détail du tube de levage complet
Ø 100 - Ø 120 - Ø 140
Hauteur de la fixation du tube - mm
94
Longueur du tube - mm
2 500/4 000
Longueur du tube replié - mm
553/990 - 600/990 - 600/990
Course d'élévation possible - mm
1 947/3 010 - 1 900/3 010 - 1 900/3 010
Hauteur de la poignée - mm
291
Hauteur des accessoires et outils
Variable
Diamètre du tuyau d'alimentation en air
Ø 25
Demande de devis
