Description

Tube de levage, la manutention par aspiration est une technologie qui permet de porter sans effort diverses charges grâce à un système d'aspiration. Cette méthode de manutention est rependue sur les lignes de production, dans l'industrie et se développe de plus en plus dans de nombreux secteurs.

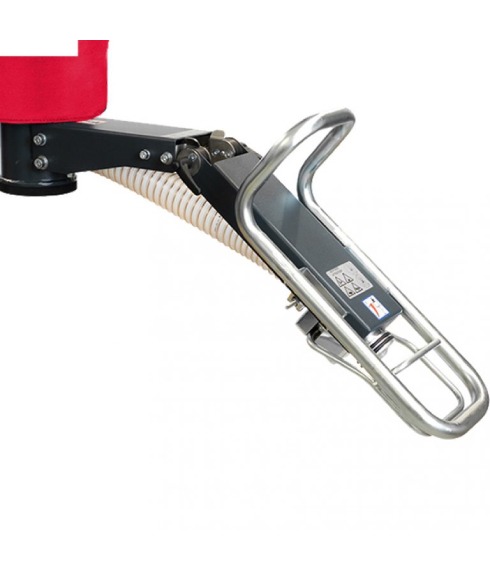

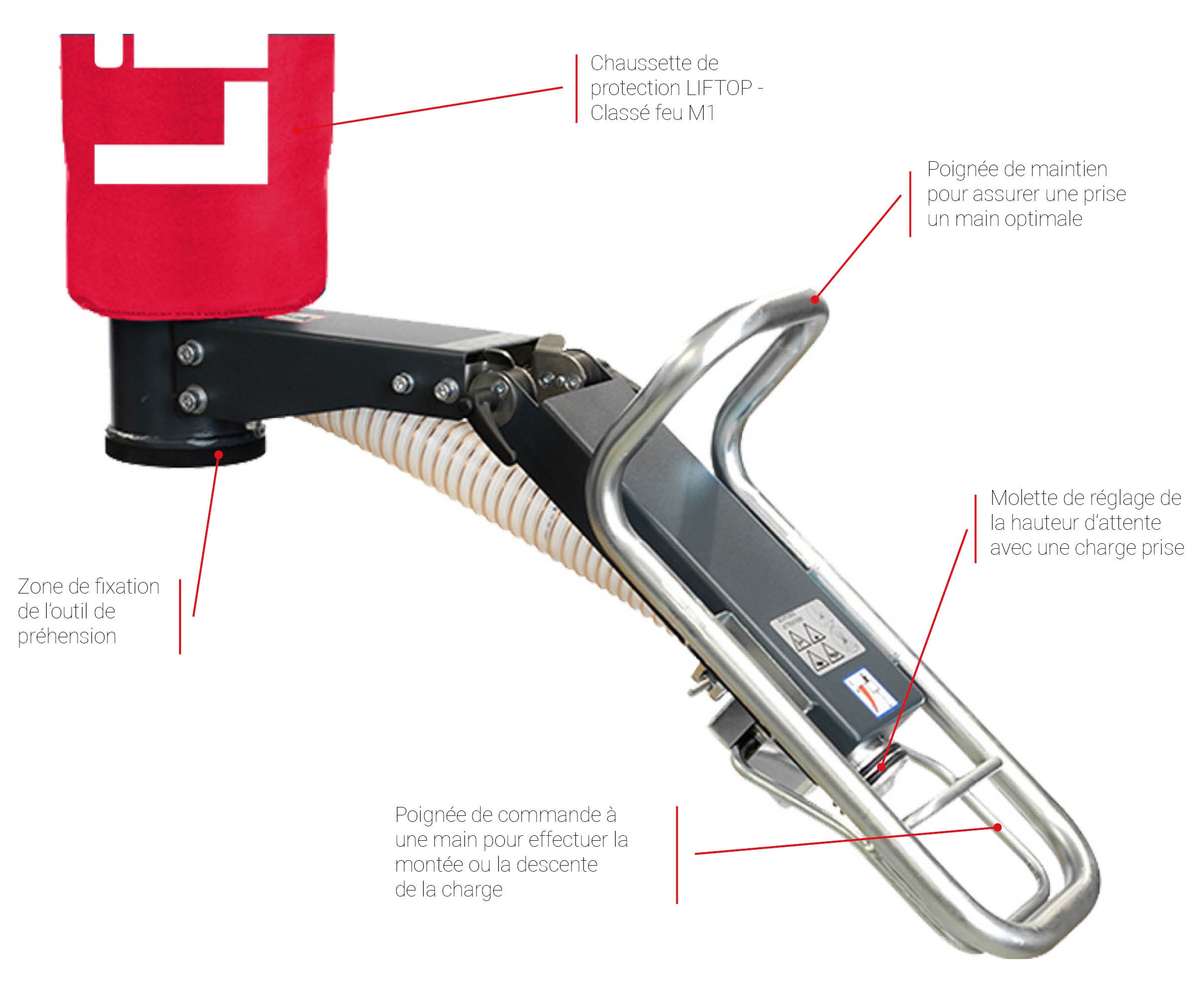

Le tube de levage TDL P XL LIFTOP est un préhenseur ventouse manipulable à une seule main.



La poignée de tube de levage TDL P XL permet la manipulation extrêmement précise, grâce à sa poignée rallongée, l'utilisateur peut saisir des charges en hauteur ou au sol sans se baisser.

Le manipulateur à tube de levage est constitué d'une poignée ergonomique TDL P XL, c'est un matériel idéal pour la palettisation de cartons, caisses, et fûts jusqu'à 50 kg.

La poignée à tube de levage TDL P XL permet :

  • La manipulation des charges jusqu'à 50 kg à deux mains.
  • Une manipulation précise des charges en toute sécurité.
  • Parfaite pour les opérations de palettisations ou dans les milieux agroalimentaire.
  • Une poignée rallongée pour pouvoir manutentionner des charges en hauteur ou au sol.

Tous nos système de manutention par le vide sont également compatibles avec le milieu agroalimentaire, les tubes de levage ainsi que les poignées et les outils sont développés en inox.

Afin de s'adapter au mieux à vos besoins de levage par le vide, nous vous proposons différentes configurations de pompes et d'outils. Nous disposons de 9 diamètres de tubes différents, 7 types de poignées ergonomiques, 6 pompes d'aspirations, et plus de 450 outils pour s'adapter à tous vos besoins.

tube de levage manutention de fûtsDécouvrir les autres tube de levage de la gamme TDL



Un système complet de manutention par tube de levage se constitue de :

  • Poignée à tube de levage (Poignées TDL TP / P / P XL / M / M XL / TP90 / G)
  • Tube de levage
  • Pompe d'aspiration avec son filtre
  • Caisson d'insonorisation
  • Tuyau d'air
  • Disjoncteur



Comment fonctionne la manutention par préhenseur à ventouse :

La pompe à vide crée une pression négative. Avec la poignées vous pouvez régler le niveau de pression et ainsi, vous pouvez décider si le tuyau doit se contracter pour soulever la charge ou s’étirer pour la déposer sur le sol.

Caractéristiques

Détail du tube de levage complet
Ø 100 - Ø 120 - Ø 140
Hauteur de la fixation du tube - mm
94
Longueur du tube - mm
2 500/4 000
Longueur du tube replié - mm
619/1 040 - 660/991 - 660/991
Course d'élévation possible - mm
1 811/2 960 - 1 840/3 009 - 1 840/3 009
Hauteur de la poignée - mm
187
Hauteur des accessoires et outils
Variable
Diamètre du tuyau d'alimentation en air
Ø 38
Demande de devis
