Description

La majorité des manipulateurs de sacs sont basés sur des poussoirs à tubes sous vide. En plus d'une grosse consommation d’énergie, ils n’accélèrent pas le processus de manipulation des charges. La position la plus souhaitable entre la préhension et la pose est à un angle de 90° de l'un à l'autre. Cela permet un mouvement confortable dans le processus.

Configuration idéale de la palette à la trémie

Le chemin idéal pour le processus de préhension du sac est la combinaison d’un plancher surélevé, d’une table élévatrice et du manutentionnaire de sac.
Grâce à ce lève-sac, le levage des sacs s’effectue simplement en déplaçant la charge vers la trémie avec un effort minimum pour l’opérateur.

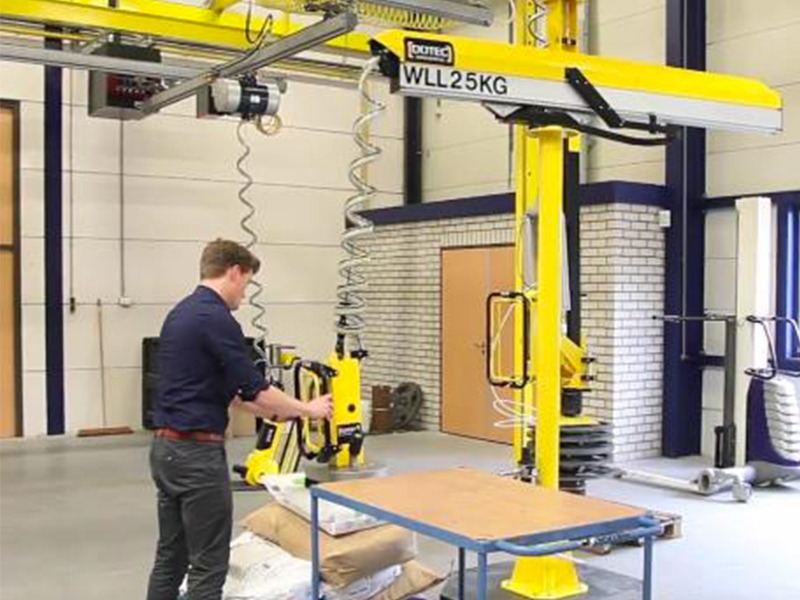

Installation du manipulateur de sac sur chemin de roulement ou potence

Installation de la structure sur chemin de roulement

Nos profils en aluminium sont anodisés avec une surface lisse, propre et sans corrosion. Le design du rail fermé réduit l'accumulation de saletés sur les surfaces internes de course, réduisant ainsi l'effort de roulement. Leur résistance est <1% de la charge à déplacer. Nos produits sont conçus pour être utilisés dans un environnement de production 24/7.

Installation de la structure sur potence

Les potences sont parfaites pour les applications de transfert de charges sur courtes distances. Le rail en aluminium pour la flèche fournit un mouvement ergonomique confortable et léger.

Caractéristiques

Poignée ergonomique

Utilisée pour faire fonctionner le préhenseur. Elle peut se déplacer librement vers le haut et vers le bas ce qui permet à l'utilisateur de garder les yeux sur la charge tout en orientant la direction et la vitesse. Les fonctions supplémentaires sont activées par des leviers sur les côtés

Boitier de commande intelligent

Guide le processus à travers les étapes suivantes : prise, basculement, rotation. D'autres fonctions peuvent être ajoutées et utilisées sans boutons ou interrupteurs. Les commandes réagissent automatiquement aux mouvement de l'utilisateur et suivant ses réactions de vitesse de travail pour éviter les pertes de vitesse

Ajustement centre de gravité

Assure l'alignement horizontal et vertical. Un préhenseur vide ou chargé se réglera toujours dans la bonne position. Une fois ajusté pour l'application, il s'aligne automatiquement.

Système ABC

Basé sur un équilibrage d'air au lieu de l'équilibreur d'air de câble. Il peut soutenir des charges jusqu'à 250Kg

Commande ZA-Logic Control

Activée par la poignée ergonomique, la commande dirige le mouvement vers le haut ou vers le bas. Presser le levier de commande plus fort entraîne un mouvement plus rapide. Cela rend le fonctionnement de l'ascenseur rapide et précis.

Balanceur aérien

Le câble métallique s'enroule et se déroule. La charge est donc soutenue en permanence par un coussin d'air. Une fois que le levage est en équilibre, seul un effort minimum est nécessaire pour la déplacer vers le haut ou vers le bas.

Exemple de réalisations
