Tube de levage : Comment choisir un matériel adapté à votre charge ?

Dans l’industrie, le levage de charges n’est jamais un acte anodin. Chaque manutention engage la sécurité des opérateurs, l’intégrité des produits et la performance globale de la ligne de production. Le tube de levage est un élément clé de cette chaîne, notamment lorsqu’il est intégré à un système de manutention ergonomique comme ceux proposés par LIFTOP.

Choisir un tube de levage adapté à votre charge permet de sécuriser les opérations, de réduire les efforts physiques et d’optimiser la productivité. Ce choix doit cependant reposer sur une analyse rigoureuse : type de charge, poids, environnement, fréquence d’utilisation, normes de sécurité.

Le rôle du tube de levage dans la manutention industrielle

Tube de levage manutention de sac

Un tube de levage est un dispositif rigide ou semi-rigide conçu pour soulever, déplacer et positionner des charges de manière verticale ou horizontale, en toute sécurité. Il est généralement associé à un manipulateur ergonomique, un système de levage par le vide ou un équipement de levage assisté.

Dans l’approche LIFTOP, le tube de levage n’est pas un simple accessoire : il fait partie intégrante d’une solution ergonomique complète visant à réduire les TMS, sécuriser les opérations et améliorer le confort des opérateurs.

Pourquoi choisir un tube de levage adapté à votre charge est essentiel

Un tube de levage mal dimensionné ou mal adapté peut provoquer de nombreux risques :

• chute de la charge,

• déformation ou rupture du tube,

• perte de stabilité pendant le déplacement,

• fatigue excessive des opérateurs,

• usure prématurée du matériel.

À l’inverse, un tube de levage adapté charge garantit une prise sûre, un mouvement fluide et un positionnement précis, même lors d’un usage intensif.

Identifier précisément le type de charge à manipuler

Avant toute chose, il est indispensable d’analyser la charge. Les tubes de levage LIFTOP sont conçus pour manipuler une grande variété de charges industrielles, notamment :

• Bobines (papier, film, textile, câble, tôle fine)

• Fûts (métalliques ou plastiques, pleins ou vides)

• Caisses (bois, métal, carton renforcé)

• Cartons et bacs

• Sacs industriels (25 à 50 kg)

• Bidons et contenants cylindriques

Pour chaque type de charge, la forme, le centre de gravité et la rigidité influencent directement le choix du tube.

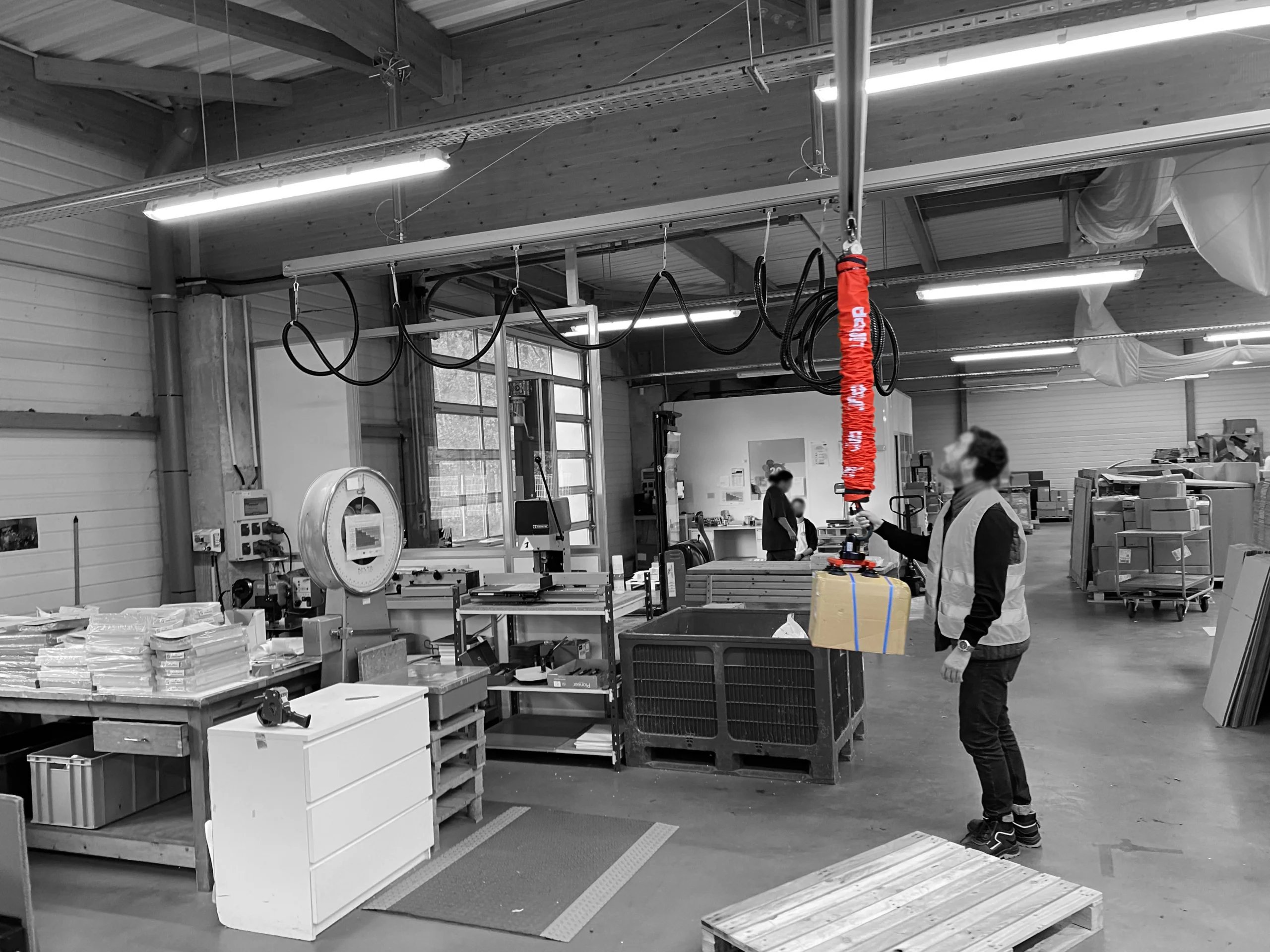

Tube de levage manutention de carton

Déterminer le poids et les dimensions de la charge

Le poids est un critère central, mais il ne suffit pas à lui seul. Il faut également tenir compte de la taille de la charge et de sa répartition.

Un tube de levage adapté à votre charge doit prendre en compte :

• le poids maximal réel, y compris les variations possibles,

• la longueur ou le diamètre de la charge,

• le centre de gravité, notamment pour les bobines ou les fûts pleins,

• la fréquence de levage, qui influe sur le choix du matériau et de la motorisation.

Par exemple, une bobine de 600 kg manipulée 10 fois par jour n’imposera pas les mêmes contraintes qu’un fût de 300 kg déplacé toutes les 5 minutes.

Choisir le matériau du tube de levage

Les tubes de levage LIFTOP sont conçus pour offrir un compromis optimal entre robustesse, ergonomie et durabilité.

Selon l’application, plusieurs matériaux peuvent être utilisés :

• Acier haute résistance, idéal pour les charges lourdes et les environnements exigeants,

• Aluminium, plus léger, parfaitement adapté aux manipulations fréquentes,

• Tubes renforcés spécifiques, pour les charges asymétriques ou instables.

Le bon choix du matériau permet de limiter les efforts sur le système de levage tout en garantissant une sécurité maximale.

Capacité de charge et coefficient de sécurité

Un tube de levage ne doit jamais être dimensionné “au plus juste”. En environnement industriel, les charges sont rarement parfaitement statiques.

Il est donc indispensable d’intégrer :

• un coefficient de sécurité (généralement entre 1,5 et 2),

• les efforts dynamiques liés au déplacement,

• les chocs éventuels lors de la prise ou du dépôt,

• la répétitivité des mouvements.

Un tube prévu pour soulever une caisse de 40 kg devra par exemple être conçu pour supporter 60 à 80 kg afin de garantir une utilisation sûre sur le long terme.

Préhension par le vide fut

Adapter le tube à la forme de la charge

La forme de la charge influence directement la géométrie du tube et ses points de prise.

Les solutions LIFTOP permettent d’adapter le tube de levage selon :

• charges cylindriques (bobines, fûts) : tubes avec calage ou centrage,

• charges parallélépipédiques (caisses, cartons, bacs) : tubes avec prise stable et anti-rotation,

• charges instables : tubes renforcés avec maintien du centre de gravité.

Cette adaptation est essentielle pour éviter tout balancement pendant la manutention.

Systèmes de fixation et compatibilité avec les équipements LIFTOP

Un tube de levage est toujours intégré à un système complet. Chez LIFTOP, il peut être associé à :

Un portique d’atelier

Un portique d’atelier est une structure de levage autoportante, composée de deux montants verticaux et d’une poutre horizontale sur laquelle circule un tube de levage ou un palan manuel ou un palan électrique. Contrairement à un pont roulant ou à une potence fixée, il est totalement indépendant du bâtiment et ne nécessite ni mur porteur ni ancrage permanent au sol.

Le portique se compose de deux pieds verticaux, fixes ou réglables en hauteur, et d’une poutre supérieure conçue pour supporter le palan. Ce dernier, monté sur un chariot, permet le déplacement horizontal de la charge. Selon les modèles, le portique peut être mobile grâce à des roulettes ou fixe afin d’assurer une stabilité maximale.

Grâce à un portique d’atelier, l’opérateur peut lever, déplacer et positionner une charge en toute sécurité, tout en gagnant en flexibilité dans les opérations de manutention.

Un ponts roulants

Un pont roulant est un équipement de levage industriel destiné à soulever, déplacer et positionner des charges lourdes sur une large zone de travail. Il se compose d’une ou plusieurs poutres se déplaçant sur des rails installés en hauteur, le long des murs ou de la charpente du bâtiment.

Un palan ou un palonnier circule sur la poutre afin de réaliser les opérations de levage. Grâce à cette configuration, le pont roulant permet un déplacement tridimensionnel de la charge (longitudinal, transversal et vertical), offrant une couverture optimale de la zone de travail et une grande efficacité pour les opérations de manutention.

LIFTOP propose trois types de ponts roulants : Le suspendu (sans accroche au sol), le pont sur potence fixes (avec 4 pieds au sol) ou celui en inox.

Tube de levage avec pont roulant

Une potence

La potence de levage est une solution ergonomique particulièrement adaptée à la manutention de charges importantes. Cet équipement se compose d’un bras horizontal, appelé flèche, monté sur un fût vertical ou directement fixé à un mur. Il permet de soulever et de déplacer des charges sur un arc de cercle, avec une grande précision.

La potence est généralement équipée d’un palan manuel ou motorisé, assurant la montée et la descente des charges en toute sécurité. Certaines versions peuvent également être mobiles, offrant davantage de flexibilité. Grâce à son faible encombrement, la potence de levage s’intègre parfaitement dans les locaux étroits, même si sa zone d’action reste limitée à la longueur de la flèche.

Manutention par le vide bidon

Les différents types de potences de levage

Il existe plusieurs modèles de potences, adaptés à des besoins spécifiques :

• La potence sur fût, fixée au sol, capable de supporter une charge allant jusqu’à 2 tonnes pour les modèles que nous proposons.

• La potence murale, installée sur un mur ou une structure du bâtiment, avec une capacité de charge pouvant atteindre 4 tonnes.

• La potence mobile, conçue pour des charges plus légères (jusqu’à 100 kg), mais offrant l’avantage de pouvoir être déplacée librement dans l’entreprise.

Les potences murales disposent généralement d’un angle de rotation plus important, mais restent fixes, contrairement aux potences sur fût ou aux potences mobiles qui offrent une plus grande modularité.

Le tube doit donc être parfaitement compatible avec le système de levage existant, tout en conservant une excellente maniabilité pour l’opérateur.

Normes de sécurité et conformité réglementaire

Les tubes de levage LIFTOP sont conçus pour répondre aux exigences réglementaires européennes. Ils respectent notamment :

• les directives CE,

• les normes EN applicables aux équipements de levage,

• les exigences liées aux appareils de levage non permanents (EN 13155).

Une inspection régulière est néanmoins indispensable pour vérifier l’absence de fissures, de déformations ou d’usure prématurée.

Étape 8 : Ergonomie et réduction des TMS

L’un des grands avantages des tubes de levage LIFTOP est leur contribution directe à la prévention des troubles musculosquelettiques.

Un tube bien dimensionné permet :

• un levage sans effort excessif,

• un guidage précis de la charge,

• une posture de travail naturelle,

• une réduction significative de la pénibilité.

Résultat : des opérateurs plus en sécurité, moins fatigués et plus efficaces.

Exemples d’applications industrielles

• Bobines de film ou de papier : tube renforcé avec centrage automatique.

• Fûts pleins (200 L) : tube acier avec maintien vertical et anti-basculement.

• Caisses industrielles : tube avec stabilisation latérale et prise sécurisée.

• Cartons et bacs logistiques : tube léger pour manipulations répétées.

• Sacs de matières premières : tube ergonomique pour levage fréquent.

Ces exemples illustrent l’importance d’un tube de levage adapté charge, pensé spécifiquement pour l’application réelle.

Choisir un tube de levage adapté à votre charge est un élément déterminant pour garantir la sécurité, l’ergonomie et la performance de vos opérations industrielles. En tenant compte du type de charge, du poids, de la forme, du matériau, des normes et de l’environnement, vous vous assurez d’un levage fiable et durable.

Les tubes de levage LIFTOP s’inscrivent dans cette logique : des solutions techniques conçues pour répondre aux exigences du terrain, améliorer le confort des opérateurs et sécuriser chaque mouvement.
